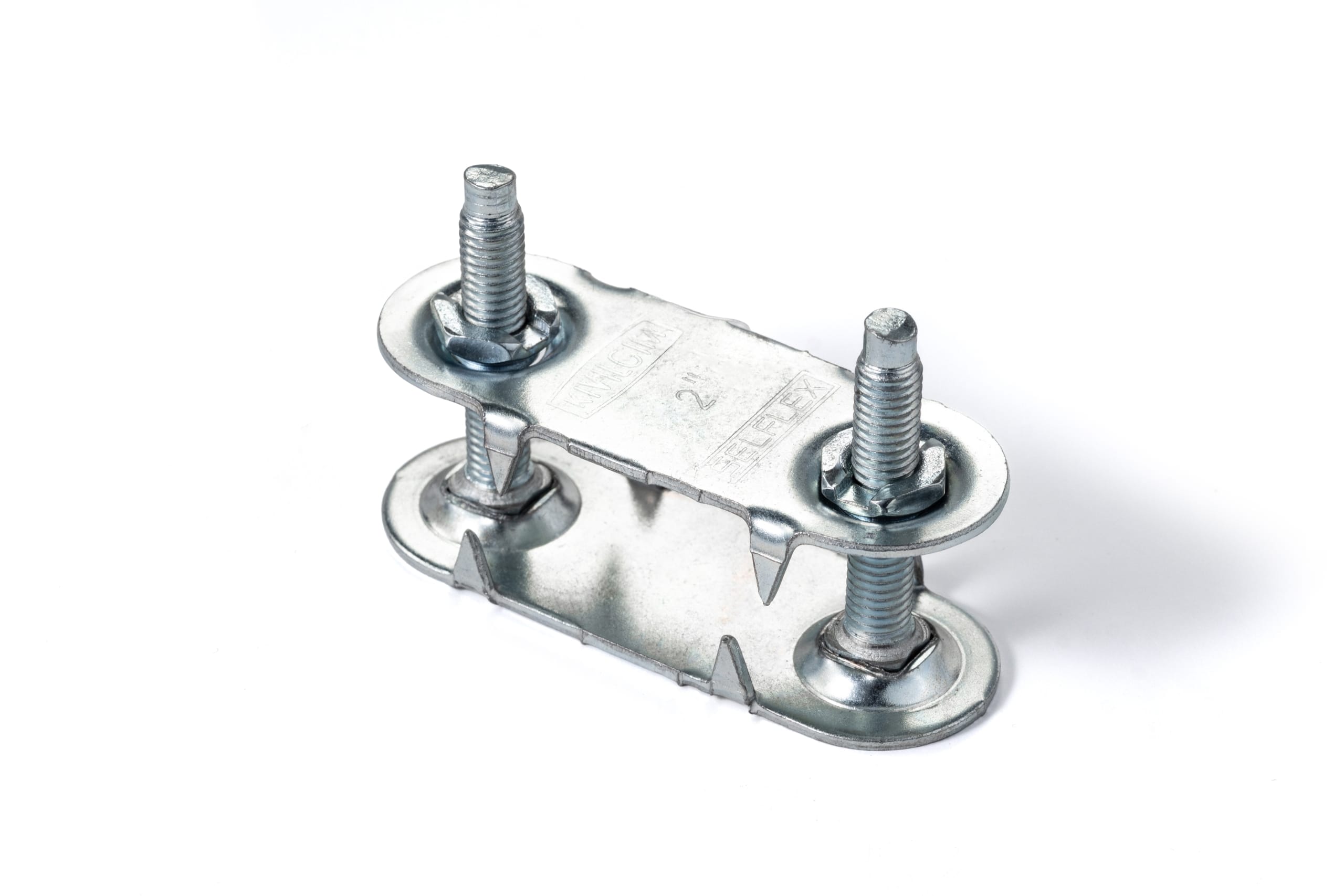

Plaka Raptiye

01

En ağır malzemeleri taşımak için geliştirilmiştir. Selflex Plaka Raptiyeler malzemeleri dökmez, güçlü ve üstün bir tutma yeteneğine sahiptir. Bunların mukavemeti alt ve üst plakalı sıkıştırma ve yüksek mukavemetli cıvataların kombinasyonundan gelir.

Özellikleri ve Faydaları:

  • Vulkanizasyona(Yapıştırma) göre çok daha hızlı uygulama yapılır.
  • Özel tasarım diş fiberlere zarar vermeden bant karkasına nüfus eder
  • Otomatik hizalama yapan montaj şablonu ve pilot cıvataları sayesinde yerinde hızlı ve kolay montaj
  • Patentli sabit cıvatalı plaka raptiyelerin cıvataları montajı kolaylaştırmak için plaka üzerinde sabittir.
  • Yandaki teknik çizimde görüldüğü gibi özel tasarım plastik halka cıvataya takılarak cıvatayı plakaya sabitler ve montajı kolaylaştırır.

Kullanım Alanları:

  • Kum, çakıl, kırılmış taş, çimento, mıcır tesisleri, madenler, tuz ve gübre fabrikaları
010101

PLAKA RAPTİYE SEÇİM TABLOSU
GörselRaptiye Kodu – ÖlçüsüTeknik BilgilerPaketleme
Gerileme MukavemetiUygun Bant KalınlığıMin Tambur ÇapıMalzeme SeçenekleriKoli İçeriğiKoli AğırlığıKoli Ebatları
ImageBR10 – 1”40 kN/m5-8 mm250 mmÇELİK,
304 PASL. ÇELİK,
316 PASL. ÇELİK
DEMONTE HALDE
250 ADET ALT PLAKA+
250 ADET ÜST PLAKA+
500 ADET SOMUN+
500 ADET CIVATA+
500 ADET PLASTİK HALKA
15 KG25x17x26 cm

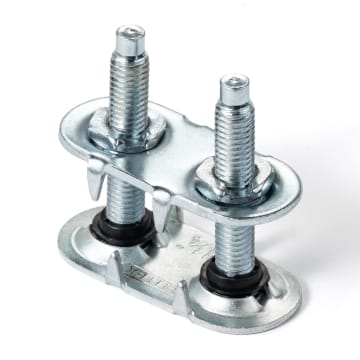

ImageBR11 – 1.1/4”75 kN/m7-10 mm350 mmÇELİK,
304 PASL. ÇELİK,
316 PASL. ÇELİK
DEMONTE HALDE
250 ADET ALT PLAKA+
250 ADET ÜST PLAKA+
500 ADET SOMUN+
500 ADET CIVATA+
500 ADET PLASTİK HALKA
20.5 KG25x34x26 cm

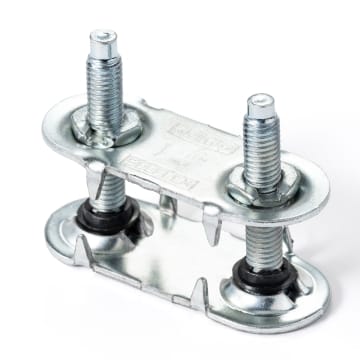

ImageBR12 – 1.1/2”75 kN/m8-12 mm450 mmÇELİK,
304 PASL. ÇELİK,
316 PASL. ÇELİK
DEMONTE HALDE
250 ADET ALT PLAKA+
250 ADET ÜST PLAKA+
500 ADET SOMUN+
500 ADET CIVATA+
500 ADET PLASTİK HALKA
24 KG25x34x26 cm

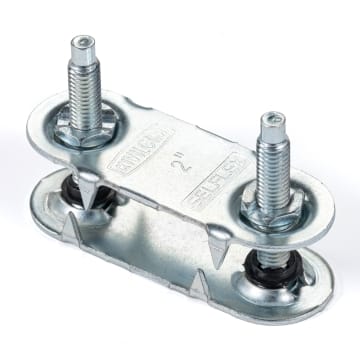

ImageBR20 – 2”75 kN/m8-15 mm750 mmÇELİK,
304 PASL. ÇELİK,
316 PASL. ÇELİK
DEMONTE HALDE
250 ADET ALT PLAKA+
250 ADET ÜST PLAKA+
500 ADET SOMUN+
500 ADET CIVATA+
500 ADET PLASTİK HALKA
29 KG25x34x26 cm

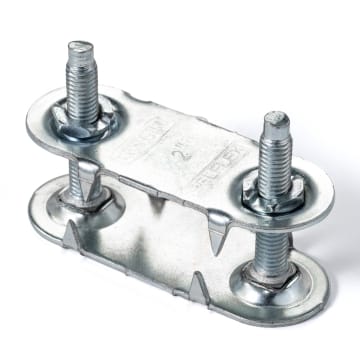

ImageBR20 – 2”
SABİT CIVATALI
75 kN/m8-15 mm750 mmÇELİK,
304 PASL. ÇELİK,
316 PASL. ÇELİK
DEMONTE HALDE
250 ADET ALT PLAKA+
500 ADET SOMUN+
250 ADET SABİT CIVATALI ÜST PLAKA
29 KG25x34x26 cm

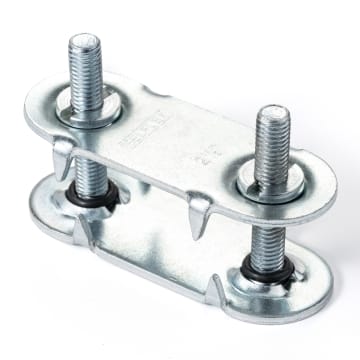

ImageBR21 – 2.1/2”100 kN/m12-20 mm1050 mmÇELİK,
304 PASL. ÇELİK,
316 PASL. ÇELİK
DEMONTE HALDE
100 ADET ALT PLAKA+
100 ADET ÜST PLAKA+
200 ADET SOMUN+
200 ADET CIVATA+
25.5 KG25x34x26 cm

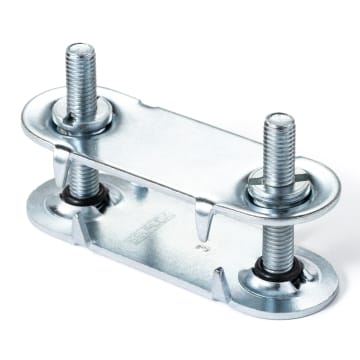

ImageBR30 – 3”100 kN/m15-30 mm1200 mmÇELİK,
304 PASL. ÇELİK,
316 PASL. ÇELİK
DEMONTE HALDE
100 ADET ALT PLAKA+
100 ADET ÜST PLAKA+
200 ADET SOMUN+
200 ADET CIVATA+
28 KG25x34x26 cm
ImageBR40 – 4”150 kN/m15-30 mm1500 mmÇELİK,
304 PASL. ÇELİK,
316 PASL. ÇELİK
DEMONTE HALDE
100 ADET ALT PLAKA+
100 ADET ÜST PLAKA+
400 ADET SOMUN+
400 ADET CIVATA+
400 ADET PLASTİK HALKA
28 KG25x34x26 cm
